Navarro Baldeweg, Juan


Santander, 1939

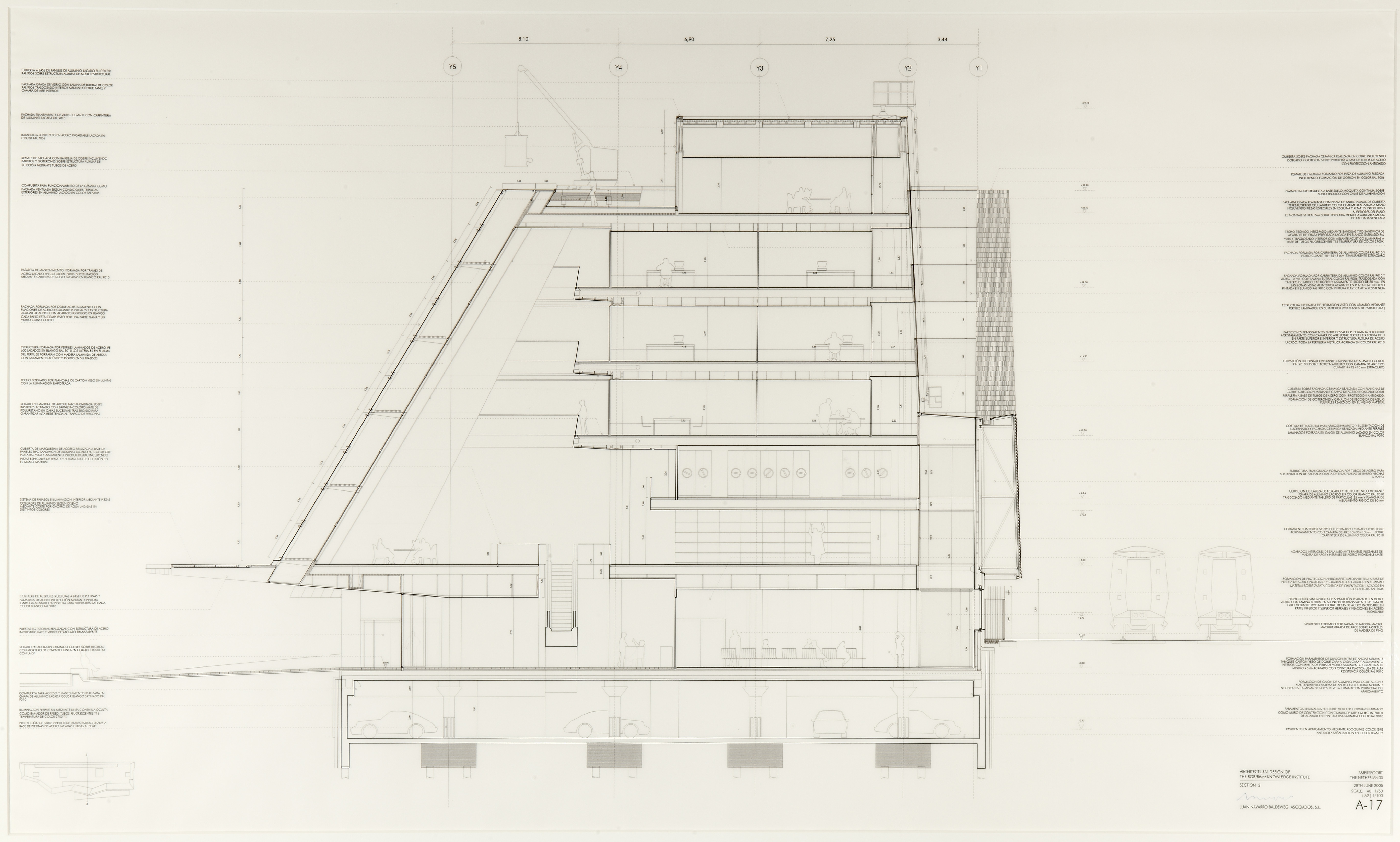

Instituto de Arqueología, Paisaje Cultural y Patrimonio Arquitectónico en Amersfoort (Holanda) Sección transversal por vestíbulo principal

Departamento: Museo
Nº Inventario: A-6532
Fecha: 2005
Medidas: Enmarcado. 30 x 1482 mm [medidas del marco]
Técnica: Impresión digital. Papel.
Procedencia: Obra donada por el Académico Juan Navarro Baldeweg el 16 de marzo de 2015
Anotaciones: En el lateral izquierdo : "CUBIERTA A BASE DE PANELES EN ALUMINIO LACADO EN COLOR / RAL 9006 SOBRE ESTRUCTURA AUXILIAR DE ACERO ESTRUCTURAL // FACHADA OPACA DE VIDRIO CON LAMINA DE BUTIRAL DE COLOR / RAL 9006 TRASDOSADO INTERIOR MEDIANTE DOBLE PANEL Y / CAMARA DE AIRE INTERIOR // FACHADA TRANSPARENTE DE VIDRIO CLIMALIT CON CARPINTERÍA / DE ALUMINIO LACADO RAL 9010 // BARANDILLA SOBRE PETO EN ACERO INOXIDABLE LACADA EN / COLOR RAL 7036 // REMATE DE FACHADA CON BANDEJA DE COBRE INCLUYENDO / BABEROS Y GOTERONES SOBRE ESTRUCTURA AUXILIAR DE / SUJECIÓN MEDIANTE TUBOS DE ACERO // COMPUERTA PARA FUNCIONAMIENTO DE LA CÁMARA COMO / FACHADA VENTILADA SEGÚN CONDICIONES TÉRMICAS / EXTERIORES EN ALUMINIO LACADO EN COLOR RAL 9006 // PASARELA DE MANTENIMIENTO FORMADA POR TRAMEX DE / ACERO LACADO EN COLOR RAL 9006. SUSTENTACIÓN / MEDIANTE CARTELAS DE ACERO LACADAS EN BLANCO RAL 9010 // FACHADA FORMADA POR DOBLE ACRISTALAMIENTO CON / FIJACIONES DE ACERO INOXIDABLE PUNTUALES Y ESTRUCTURA / AUXILIAR DE ACERO CON ACABADO IGÍIFUGO EN BLANCO / CADA PAÑO ESTÁ COMPUESTO POR UNA PARTE PLANA Y UN / VIDRIO CURVO CORTO // ESTRUCTURA FORMADA POR PERFILES LAMINADO DE ACERO IPE / 600 LACADOS EN BLANCO RAL 9010. LOS LATERALES EN EL ALMA / DEL PERFIL SE FORRARÁN CON MADERA LAMINADA DE ABEDUL / CON AISLAMIENTO ACÚSTICO RÍGIDO EN SU TRASDOS // TECHO FORMADO POR PLANCHAS DE CARTON YESO SIN JUNTAS / CON LA ILUMINACION EMPOTRADA // SOLADO EN MADERA DE ABEDUL MACHIHEMBRADA SOBRE / RASTRELES ACABADO CON BARNIZ INCOLORO MATE DE / POLIURETANO EN CAPAS SUCESIVAS TRAS SECADO PARA / GARANTIZAR ALTA RESISTENCIA AL TRAFICO DE PERSONAS // CUBUIERTA DE MARQUESINA DE ACCESO REALIZADA A BASE DE / PANELES TIPO SANDWICH DE ALUMINIO LACADO EN COLOR GRIS / PLATA REAL 9006 Y AISLAMIENTO INTERIOR RIGIDO INCLUYENDO / PIEZAS ESPECIALES DE REMATE Y FORMACION DE GOTERÓN EN / EL MISMO MATERIAL // SISTEMA DE PARASOL E ILUMINACION INTERIOR MEDIANTE PIEZAS / COLGADAS DE ALUMINIO SEGUN DISEÑO / MEDIANTE CORTE POR CHORRO DE AGUA LACADAS EN / DISTINTOS COLORES // COSTILLAS DE ACERO ESTRUCTURAL A BASE DE PLETINAS Y / PALASTROS DE ACERO PORTECCIÓN MEDIANTE PINTURA / IGNIFUGA ACABADO EN PINTURA PARA EXTERIORES SATINADA / COLOR BLANCO RAL 9010 // PUERTAS ROTATORIAS REALIZADAS CON ESTRUCTURA DE ACERO / INOXIDABLE MATE Y VIDRIO EXTRACLARO TRANSPARENTE // SOLADO EN ADOQUIN CERAMICO CLINKER SOBRE RECIBIDO / CON MORTERO DE CEMENTO JUNTA EN COLOR CONSULTAR / CON LA DF // COMPUERTA PARA ACCESO Y MANTENIMIENTO REALIZADA EN / CHAPA DE ALUMINIO LACADA COLOR BLANCO SATINADO RAL / 9010 // ILUMINACIÓN PERIMETRAL MEDIANTE LINEA CONTINUA OCULTA COMO BAÑADOR DE PARED. TUBOS FLUORESCENTES T16 / TEMPERATURA DE COLOR 2700º K// PROTECCIÓN DE PARTE INFERIOR DE PILARES ESTRUCTURALES A / BASE DE PLETINAS DE ACERO LACADAS FIJADAS AL PILAR"
En el lateral derecho:"CUBIERTA SOBRE FACHADA CERÁMICA REALIZADA EN COBRE INCLUYENDO / DOBLADO Y GOTERÓN SOBRE PERFILERÍA A BASE DE TUBOS DE ACERO / CON PROTECCIÓN ANTIÓXIDO // REMATE DE FACHADA FORMADO POR PIEZA DE ALUMINIO PLEGADA / INCLUYENDO FORMACIÓN DE GOTRÓN EN COLOR RAL 9006 // PAVIMENTACIÓN RESUELTA A BASE SUELO MOQUETA CONTINUA SOBRE / SUELO TECNICO CON CAJAS DE ALIMENTACION // FACHADA OPACA REALIZADA CON PIEZAS DE BARRO PLANAS DE CUBIERTA / TERREAL/GRAND CRU LAMBERT COLOR CHAUME REALIZADAS A MANO / INCLUYENDO PIEZAS ESPECIALES EN ESQUINA Y REMATES INFERIORES Y / SUPERIORES DEL PAÑO. / EL MONTAJE SE REALIZA SOBRE PERFILERIA MERALIXA AUXILIAR A MODO / DE FACHADA VENTILADA // TECHO TECNICO INTEGRADO MEDIANTE BANDEJAS TIPO SANDWICH DE / ACABADO DE CHAPA PERFORADA LACADA EN BLANCO SATINADO RAL / 9010 Y TRASDOSADO INTERIOR CON AISLANTE ACÚSTICO LUMINARIAS A BASE DE TUBOS FLUORESCENTES T16 TEMPERATURA DE COLOR 2700K // FACHADA FORMADA POR CARPINTERIA DE ALUMININIO COLOR RAL 9010 Y / VIDRIO CLIMALIT 10 - 15 - 8 mm TRANSPATRENTE EXTRACLARO // FACHADA FORMADA POR CARPINTERIA DE ALUMINIO COLOR RAL 9010 Y / VIDRIO 10 mm CON LAMINA BUTIRAL COLOR RAL 9006 TRASDOSADA CON / TABLERO DE PARTICULAS LIGERO Y AISLAMIENTO RIGDO DE 80 mm. EN / LAS ZONAS VISTAS AL INTERIOR ACABADO EN PLAZA CARTON YESO / PINTADA EN BLANCO RAL 9010 CON PINTURA PLASTICA ALTA RESISTENCIA // ESTRUCTURA INCLINADA DE HORMIGON VISTO CON ARMADO MEDIANTE / PERFILES LAMINADOS EN SU INTERIOR (VER PLANOS DE ESTRUCTURA)B // PARTICIONES TRANSPARENTES ENTRE DESPACHOS FORMADA POR DOBLE / ACRISTALAMIENTO CON CAMARA DE AIRE SOBRE PERFILES EN FORMA DE U / EN PARTE SUPERIOR E INFERIOR Y ESTRUCTURA AUXILIAR DE ACERO / LACADO. TODA LA PERFILERÍA METÁLICA ACABADA EN COLOR RAL 9010 // FORMACIÓN LUCERNACRIO MEDIANTE CARPINTERÍA DE ALUMINIO COLOR / RAL 9010 Y DOBLE ACRISTALAMIENTO CON CAMARA DE AIRE TIPO / CLIMALIT 4 - 12 - 10 mm EXTRACLARO // COSTILLA ESTRUCTURAL PARA ARRIOSTRAMIENTO Y SUSTENTACIÓN DE / LUCERNARIO Y FACHADA CERÁMICA REALIZADA MEDIANTE PERFILES / LAMINADOS FORRADA EN CAJÓN DE ALUMINIO LACADO EN COLOR / BLANCO RAL 9010 // ESTRUCTURA TRIANGULADA FORMADA POR TUBOS DE ACERO PARA / SUSTENTACIÓN DE FACHADA OPACA DE TEJAS PLANAS DE BARRO HECHAS / A MANO // CUBRICIÓN DE CABEZA DE FORJADO Y TECHO TÉCNICO MEDIANTE / CHAPA DE ALUMINIO LACADO EN COLOR BLANCO RAL 9010 / TRASDOSADO MEDIANTE TRABLERO DE PARTICULAS 25 mm Y PLANCHA DE AISLAMIENTO RIGIDO DE 80 mm // CERRAMIENTO INTERIOR SOBRE EL LUCERNARIO FORMADO POR DOBLE / ACRISTALAMIENTO CON CAMARA DE AIRE 10 - 30 - 10 mm SOBRE / CARPINTERIA DE ALUMINO COLOR RAL 9010 // ACABADOS INTERIORES DE SALA MEDIANTE PANELES PLEGABLES DE / MADERA DE ARCE Y HERRAJES DE ACERO INOXIDABLE MATE // FORMACION DE PROTECCION ANTIGRAFFITTI MEFIANTE REJA A BASE DE / PLETINA DE ACERO INOXIDABLE Y CUADRADILLOS GIRADOS EN EL MISMO / MATERIAL SOBRE ZAPATA CORRIDA DE CIMENTACIÓN LACADOS EN / COLOR RGRIS RAL 7038 // PROYECCIÓN PANEL-PUERTA DE SEPARACIÓN REALIZADO EN DOBLE / VIDRIO CON LAMINA BURITAL EN SU INTERIOR TRANSPARENTE SISTEMA DE / GIRO MEDIANTE PIVOTADO SOBRE PIEZAS DE ACERO INOXIDABLE EN / PARTE INFERIOR Y SUPERIOR HERRAJES Y FIJACIONES EN ACERO / INOXIDABLE // PAVIMENTO FORMADO POR TARIMA DE MADERA MACIZA / MACHIHEMBRADA DE ARCE SOBRE RASTRELES / DE MADERA DE PINO // FORMACIÓN PARAMENTOS DE DIVISIÓN ENTRE ESTANCIAS MEDIANTE / TABIQUES CARTIB YESO DE DOBLE CAPA A CADA CARA Y AISLAMIENTO / INTERIOR CON MANTA DE FIBRA DE VIDRIO AISLAMIENTO GARANTIZADO / MINIMO 45 db ACABADO CON OPINTURA PLASTICA LISA DE ALTA / RESISTENCIA COLOR RAL 9010 // FORMACION DE CAJON DE ALUMINIO PARA OCULTACION Y / MANTENIMIENTO SISTEMA DE APOYO ESTRUCTURAL MEDIANTE / NEOPRENOS. LA MISMA PIEZA RESULEVE LA ILUMINACION PERIMETRAL DEL / APARCAMIENTO // PARAMENTOS REALIZADOS EN DOBLE MURO DE HORMIGON ARMADO / COMO MURO DE CONTENCIÓN CON CAMARA DE AIRE Y MURO INTERIOR / DE ACABADO EN PINTURA LISA SATINADA COLOR RAL 9010 // PAVIMENTO EN APARCAMIENTO MEDIANTE ADOQUINES COLOR GRIS / ANTRACITA SEÑALIZACION EN COLOR BLANCO
En el ángulo inferior derecho :“ARCHITECTURAL DESIGN OF/ THE ROB / RdHz KNOWLEDGE INSTITUTE AMERSFOORT / THE NETHERLANDS // SECTION 3 / 28TH JUNE 2005 / SCALE : AO 1/50 / (A2) 1/100 / A-17 // JUAN NAVARRO BALDEWEG ASOCIADOS, S.L".
Firmado en tinta azul.
Observaciones: Relacionado con los dibujos A-6532, A-6533 y la maqueta E-700
